OpenTSN網卡實現模型（1）
發布時間：2020-03-16
TSN網卡是TSN網絡提供端到端確定性交換服務的關鍵設備。由于應用需求不同，TSN網卡連接的端系統計算平臺在計算能力，資源管理方法和通信需求等方面差異較大，因此設計盡可能滿足多種應用場景需求的TSN網卡是OpenTSN開源項目的重要目標。本文分析了不同TSN端系統的差異，提出了OpenTSN網卡與端系統松耦合的實現思路。
一、TSN端系統分析
我們認為TSN網卡連接的端系統節點主要分為三類，即I/O節點、計算節點以及支持云計算的虛擬化節點，如圖1所示。

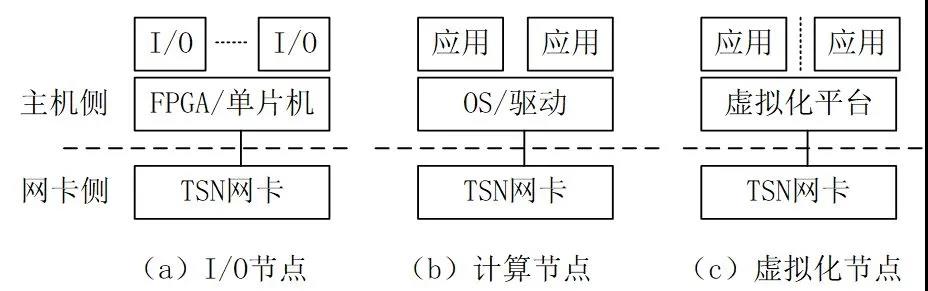

圖1 TSN端系統的分類
其中I/O節點實現簡單，對成本、體積和功耗要求較高，通常沒有操作系統，難以面向TSN進行定制化設計；計算節點包含通用CPU和操作系統，TSN網卡可以通過修改驅動程序?qū)SN端系統的操作進行適配；而虛擬化節點主要面向邊緣計算或嵌入式云計算，需要對TSN網卡進行虛擬化，TSN網卡在提供確定性I/O的同時，還要支持I/O的虛擬化，實現不同應用之間網絡I/O的隔離。

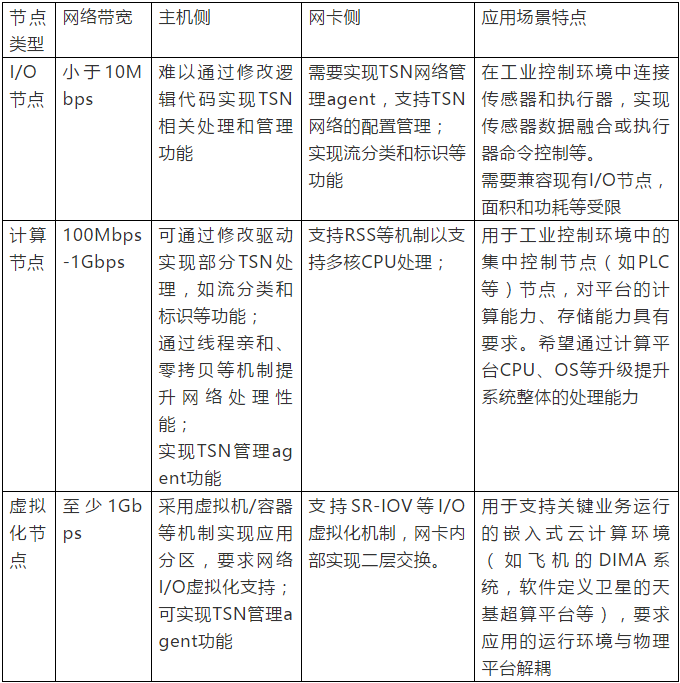

每種TSN端系統的比較如下表所示。由于不同端節點具有不同的特點，在主機測和網卡側的TSN功能劃分差異較大，因此難以實現通用的TSN網卡設計。
值得關注的是，當TSN端節點為虛擬化平臺時，主機側會虛擬出多個具有獨立MAC和IP地址的節點。一方面提高了TSN網絡離線規劃的復雜性，另一方面給TSN端系統收發分組時的確定性保證帶來了新的困難。
二、OpenTSN網卡實現思路
為了最大限度適配不同類型的端系統，OpenTSN網卡與端系統主機側采用松耦合的方式，通過千兆以太網與端系統計算平臺進行連接，如圖2所示。與PCIe、SPI等連接方式相比，使用千兆以太網連接的優點是：
（1）通信帶寬比SPI總線高，基本可滿足多種終端的通信帶寬需求；
（2）很多CPU已經內嵌千兆以太網，因此無需在主機側再增加新的網卡；
（3）網卡側存儲空間不會映射到主機側的存儲空間，不需要額外的驅動程序支持；
（4）對于虛擬化平臺，主機側可以選擇支持SR-IOV的網卡，主機內部虛擬機/容器的交換可以不經過TSN網卡實現。

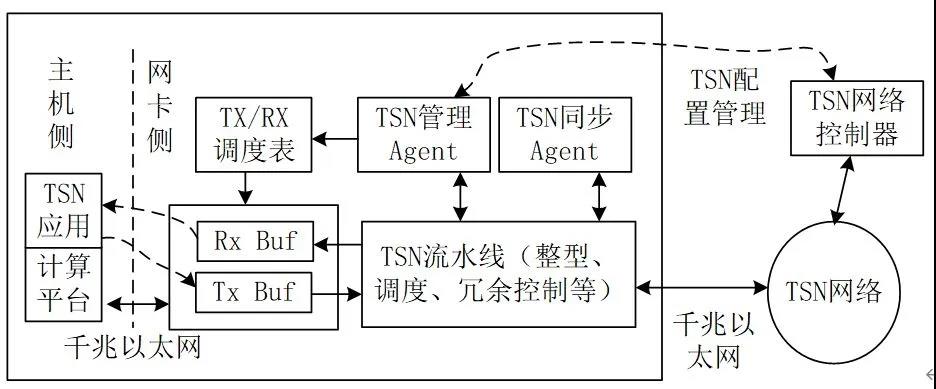

圖2 OpenTSN網卡實現思路
除了采用松耦合的以太網物理連接外，OpenTSN網卡在邏輯功能上也實現了與主機側計算平臺的解耦，主要表現在：
（1）延時確定性保證機制的解耦
OpenTSN網卡通過內設RX_buf/TX_buf，實現了端到端交換路徑上，應用與網卡間延時確定性保證與TSN網絡（發送網卡-TSN網絡-接收網卡）延時確定性保證機制之間的解耦。OpenTSN只需要保證從發送方網卡上的TX_buf到接收方網卡上RX_buf之間的延時確定性即可。
如果應用對通過計算平臺與網卡RX_buf/Tx_buf通信的延時有嚴格的確定性要求，可以通過定制優化計算平臺的軟硬件實現確定性保證，與網卡無關。
（2）TSN功能到網卡的全卸載
端系統主機側不用針對TSN進行任何修改。在OpenTSN網卡上實現了TSN管理Agent，為全局規劃提供完整的，與端系統無關的資源抽象，并接受TSN網絡控制器對網卡的配置，包括RX/TX調度表配置，TSN流水線中的整型、調度和冗余控制等機制進行配置。
由于TSN功能全部卸載到網卡上，因此主機計算平臺的處理不需要全網同步的時間基準。
三、總結
網卡上RX_buf/Tx_buf的設置和Tx/Rx調度表設計對OpenTSN網卡與端系統解耦十分重要。這也是其他類型時間觸發通信（如TTP）實現通信控制器與主機消息交互的方法。
TSN邊緣注入時間規劃功能可通過RX調度控制Rx_buf中分組進入TSN流水線的時刻實現。同時，基于Tx調度，網卡也可以精確控制按指定時刻向計算平臺和應用提交接收到的分組。
圖2只給出了網卡處理時間觸發流量（scheduled Traffic）的方法，我們將在后續文章中進一步給出OpenTSN網卡同時支持時間觸發、AVB和BE流量的方法。
