FAST規范：元數據格式與實現要求
發布時間：2019-05-24
基于OpenTSN環境和TSN-Insight機制，我們對環形網絡中4個TSN交換機的同步精度和基于CQF整形的TSN流轉發延時進行了測試。初步驗證了目前實現方案的有效性，也發現了一些潛在的bug。
本規范定義了標準FAST平臺上的元數據格式，F(xiàn)AST平臺的FPGA OS設計，硬件流水線設計和FAST UA設計都必須遵循本規范。
一、FAST元數據定義

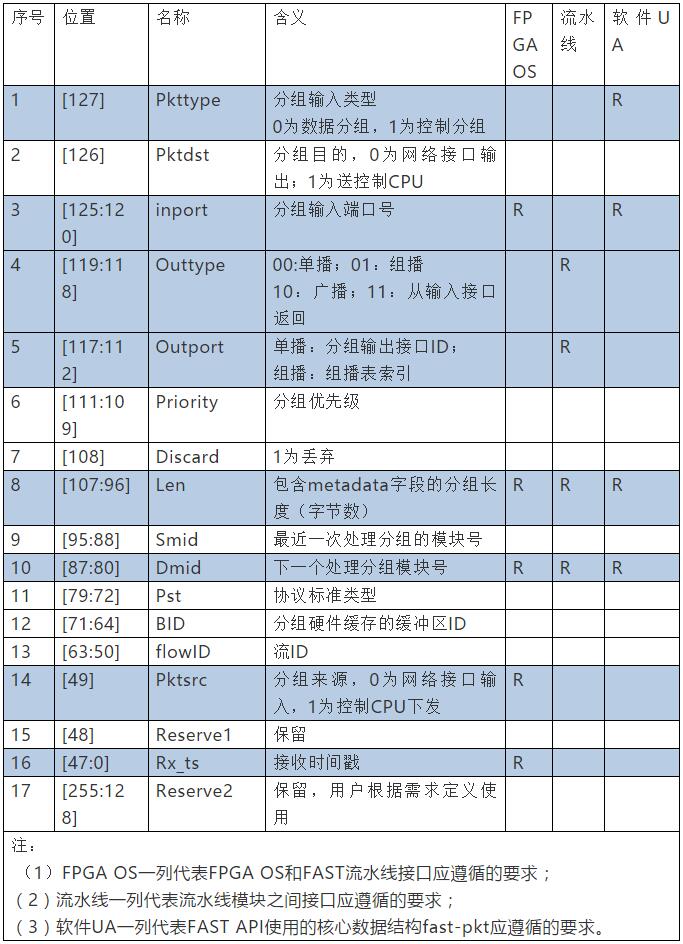

FAST平臺的元數據MD共256比特，在數據通路上第一拍傳遞MD[127:0]，第二拍傳遞MD[255:128]。MD中共包含17個域，定義如下表所示。
與常規的秒脈沖機制相比，基于Beacon機制的精度測量具有實現簡單，無需專業的測試設備的優點（TSN-Insight的PTP協議擴展和Beacon機制詳見參考文獻[1][2]，我們也將在后續文章中介紹）。
在FPGA OS，F(xiàn)AST硬件流水線和FAST軟件UA在設計時都需要考慮對FAST元數據的支持，以保證正確的分組元數據交互。
二、使用說明
由于不同的分組處理應用差異較大，因此并不是每個分組處理應用都需要使用所有的元數據字段，而且在FAST平臺中，不同位置使用和處理的元數據字段也不同。
因此，除了上表中定義的FPGA OS，F(xiàn)AST流水線和FAST UA必須支持的元數據字段（用R表示）外，分組處理應用可以支持，也可以不支持其他元數據字段。
元數據字段的詳細說明和使用方法，見《FAST入門（4）軟硬協同分組處理模型之二》
