OpenBox-S4協助國防科技大學代表隊取得大賽冠軍
發布時間：2018-08-25
2018年8月18日，第五屆全國高校軟件定義網絡應用創新開發大賽決賽在北京郵電大學拉開了序幕。經過2天的激烈角逐，來自國防科技大學的“天魁”代表隊憑借其出色的表現，獲得了大賽的一等獎和最佳創意獎。

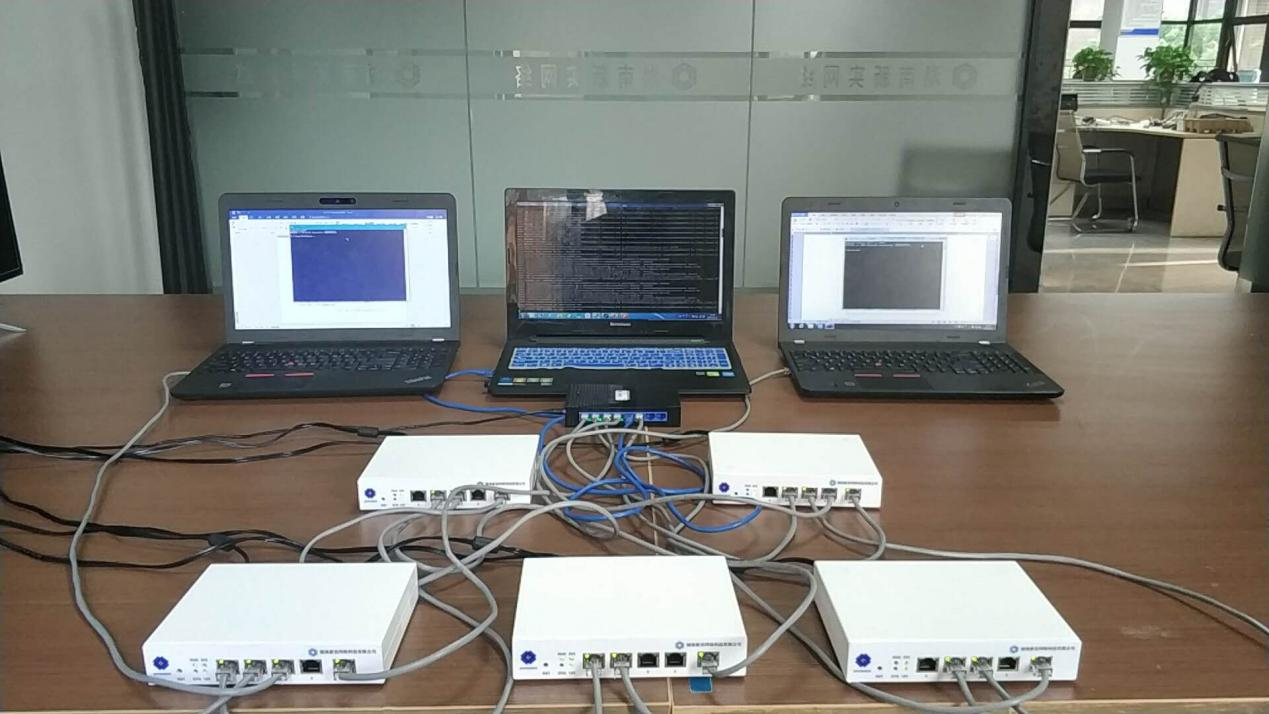

國防科大代表隊參賽方案中的所有SDN設備節點選用了湖南新實最新自研生產的FAST架構設備——OpenBox-S4，該設備小巧靈活、易于攜帶，功能全面、易于開發，非常適合學生平時組網實驗和參加各種網絡比賽使用，下圖為使用OpenBox-S4搭建的參賽項目模擬場景：
參賽項目模擬場景
國防科大代表隊用于參賽的項目名為《基于SDN的SRv6轉發模型及其應用》，該應用將SDN與IPv6環境下的SR（段路由）技術結合起來，使用SDN控制器獲取全局拓撲信息，從而規劃節點間的最優路徑；在OpenBox-S4設備上運行使用FAST架構開發SR_UA應用，用于接收來自控制器的表項以及查表轉發經過OpenBox-S4設備的報文，以下是實驗環境的拓撲以及描述：
在該實驗環境中，共設有5臺OpenBox設備（S1、S2、…、S5）分布在局域網，相互直連并且支持SRv6，兩臺端主機PC1和PC2，一臺SRv6控制器。PC1負責展示數據流流經的具體路徑的實驗效果。
首先，通過SDN控制器獲取全局的拓撲信息以及整體的路徑信息。然后，將流表下發至第一臺路由設備S1上，由S1對PC1中兩種不同應用發出的兩種流進行轉發路徑的封裝。接著，其中一臺OpenBox設備出現故障，從而導致鏈路斷路。此時，基于SDN的SRv6轉發模型將實現為不同的應用選擇不同的路徑，從而繞過故障并最終到達PC2。

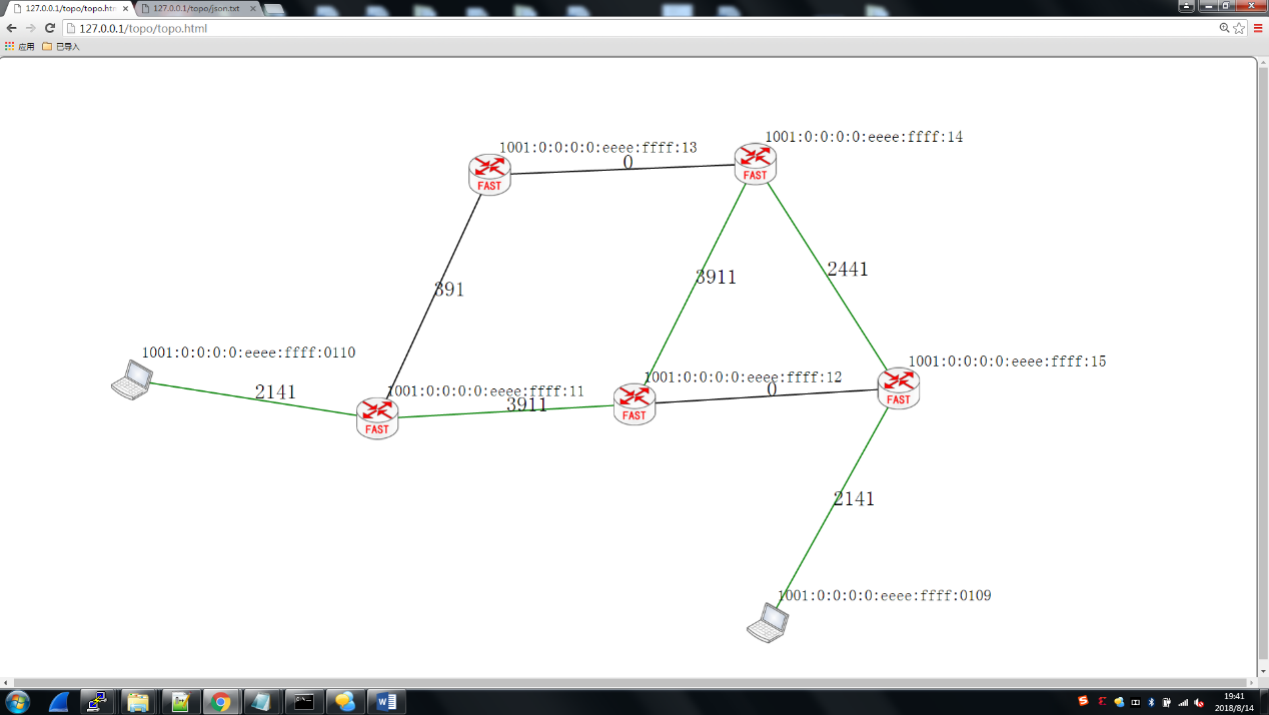

網絡鏈路未發生故障時，所有網絡流均經過綠色路徑轉發

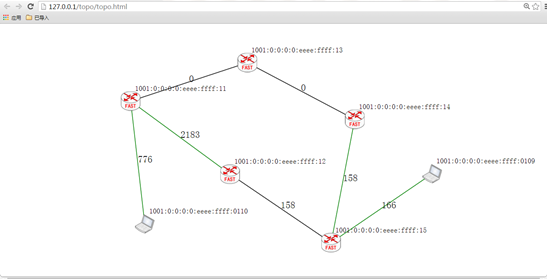

網絡故障后，綠色鏈路被切斷，網絡服務中斷

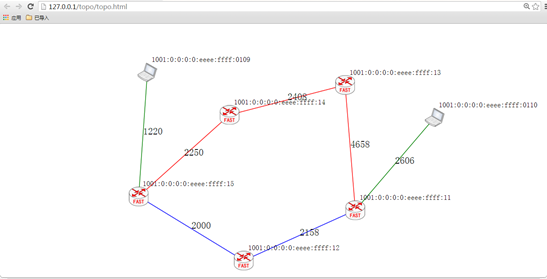

SDN控制器避開故障鏈路，并根據不同的服務需求規劃不同的轉發路徑（紅色、藍色）
