代碼更新通告[2018.4.24]
發布時間：2018-04-24
     根據用戶反映，現有的FAST通用輸出引擎模塊（GOE.v）在某種情況下無法有效處理Metadata0中定義的discard位（第61位）。目前該bug已經修復，新版本GOE代碼（GOE-v1-1.0.v）已經上傳網站（www.fastswitch.org），請正在使用FAST流水線的用戶及時更新GOE-v1-1.1.v代碼。
     附：GOE模塊代碼升級說明
FAST 平臺的流水線通過UM實現，F(xiàn)AST 的UM主要由5部分組成，包含用戶定義解析（UDP），用戶定義關鍵字提?。║KE），通用查表引擎（GME），用戶定義動作（UDA）和通用輸出引擎（GOE）5個流水線模塊，如圖1所示。

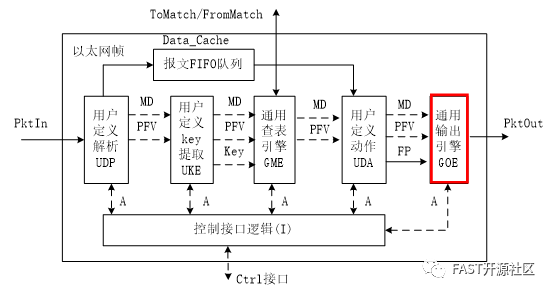

圖1 GOE模塊
     此次對FAST流水線UM中的GOE模塊進行了升級，GOE模塊之前主要是完成數據的轉發功能，即輸入的數據直接轉發輸出。目前GOE模塊實現了根據Metadata的丟棄位丟棄報文分組的功能，即當丟棄位為1時，丟棄此報文分組；丟棄位為0時，轉發報文分組。Metadata定義如下表所示。
表1列車數據類型與TSN數據類型映射表
信號名稱 寬度 功能 使用情況
TTL [127:124] 初始為每經過一模塊減1 未使用
IngressPort [123：120] 分組的原始輸入端口號 在CDP、Nmac_ctrl、UM、Cpu_ctrl模塊中都有處理
Length [119:108] 分組長度，包含MetaData，最長為4K，最短為60字節（去掉CRC域的最小以太網幀長度） 在CDP、Cpu_ctrl、Nmac_ctrl模塊中的很多子模塊中都有做處理；例如：增加刪減兩拍Metadata時。
SrcModuleID [107:100] 報文通信時，源功能模塊的ID 在mux_4stream子模塊中將來自端口的報文，該值都置為0。
DstModuleID [99:92] 1來自端口，5來自CPU
Seq_Num [91:80] 報文接收序號，由FPGA OS在分組接收時標記，每個輸入接口維護一個獨立的序列號 未使用
EgressPort 63 分組的最終輸出端口號 在CDP、Nmac_ctrl、Cpu_ctrl、UM模塊中都有處理；例如在dmux_4stream子模塊中，根據該值決定其轉發端口
Pkt_Src 63 表示進入硬件流水線的分組來源，0：來自網絡接口，1：來自cpu 未使用
Pkt_Dst 62 表示分組離開硬件流水線的目的，0：送網絡接口發出；1：送cpu處理 在trans_ctrl模塊中，根據其值確定報文的轉發方向
Discard 61 1:指示GOE模塊丟棄該分組;0：GOE模塊正常轉發該分組 在GOE模塊中，根據其值進行報文棄丟或轉發處理
Priority [60:58] 分組優先級,默認最低優先級(000) 未使用
FlowID [57:44] 分組屬于的流ID,最大16K 未使用
TimeStamp [43:0] 報文接收時間戳，由FPGA OS在分組接收時標記 在CDP模塊中有提取處理
